技嘉 GA-945GCMX-S2 雙核心機板 CMOS ERROR 維修

1.故障狀況:開機時出現CMOS ERROR 時間不準,以下為機板編號.

2.剛開始量3.2V水銀電池只剩0.6V就知道電池到南橋電路有問題,我用二極體那一檔

測量BAT54C這一個3腳二極體共用腳那一端如下圖紅框標示,有漏電表是電路有問題

我量一下二極體是正常的,但是擔心有問題還是換下,再量還是漏電於是開始拆電容.

3.如下圖除了二級體外那兩個紅框都是SMD 電容,終於被我找到其

中一個有阻值,找一個大小相同約1U放上去,再量還是漏電由於剛剛

我有用助焊劑懷疑是助焊劑沒擦於是用稀釋劑擦乾淨,再量終於不漏

電了,放上電池量一下二極體共用點發現電壓沒下降,放上幾小時再看

看吧.

4.過了約2小時再量電壓無明顯下降代表好了,於是準備試機沒想到開

機沒多久就關機,照道理我換的地方不影響開機才對,不過既然發生就

要處理,上電量開機的兩個PIN其中一個是地沒問題另一個卻從2.6V

一直下降到約1.4V就關機,後來跑線發現有一個BAV99二極體提供3.2V

電壓有經過一個電阻,發現就是這一個電阻有問題可能是剛剛焊接時

被熱風槍掃到引起,不過我細想有時開機要按兩次會不會也是這個電

阻引起一直以為按鍵接觸不良,換下此電阻約8K後開機就正常,也不

再自動關機,如下圖那一個電阻.

5.完修熱機4小時沒問題了.

奇美 19吋 U型管 PWB-IV100140/T 高壓板維修

奇美 19吋 U型管 PWB-IV100140T 高壓板維修

故障狀況:亮一下暗掉

1.奇美19吋液晶常用的高壓板,也是最常壞的,但是這個板

作的非常好用料也很好,這次碰到比較難修可能是我焊接

的不好有些銅箔都已掉下,我是用跳接線補焊,才修好.

2.看到編號了嗎,其實這一片我不是第一個修的前面有人修過,所以狀況不明.

3.這是我補的線,剛開始用電表測量我先量SMD 10uf 電容,發現有

2個短路MOSFET 4606 也有短路,所以焊下重焊新的,接電試一下

沒有正常動作,換OZ960G再接電終於點亮,但過了5分鐘聞到一股

燒焦味摸一下MOSFET發現左邊那一棵發燙燒了,就這樣反反複複

燒了4個MOSFET也換了OZ960G兩顆,後來朝高壓變壓器方向找發

現有一個阻值偏低,於是換下來(剛好有一廢板),還是沒正常於是把

高壓電容通通焊下量一下大家不要忽視這一個高壓電容這個容值是

有算過不能代換的在高壓高頻線路電容容量決定阻值如果用太高是

會過壓或不起振(產生正玄波),因為我焊下時忘了拆一個量一個最後

是用猜的放上去的,幸好最後終於修好了.

4.近拍看我的跳接線.

5.別人整理的資料,很好的參考價值.

液晶外接直流 19V 電源供應器維修

液晶外接直流 19V 電源供應器維修


故障狀況:無電源輸出

1.拆下的電源機板

2.看起來電容都沒壞,開始測量其它元件通常我會先量二極體,

很幸運被我找到就在一個主高頻變壓器底下,有一個二極體看

起來很好實際已段成2節,看起來好像是固定膠把它腐蝕斷的.

3.就是以下這個二極體.

4.換完二極體重新上電後發現,撐不到20分後外接電源供應器燈不斷閃爍

量一下電壓會12-19v來回跳動,懷疑MOSFET有問題,量了一下沒壞沒漏電

,量起動電容容量也沒問題,後來發現MOSFET的接地端前接了一個0.36歐姆

功率水泥電阻有一點點偏,換換看好了,想不到換上後好了也不再閃爍了.

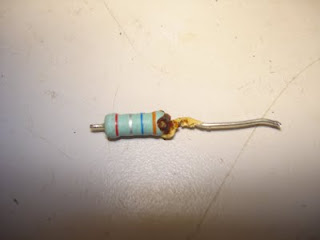

5.就是以下這一棵電阻在作怪.

BENQ FP91GX ----------- 19吋液晶維修

BENQ FP91GX ----------- 19吋液晶維修

故障狀況:開機不亮面板暗,無顯示電亮黃燈.

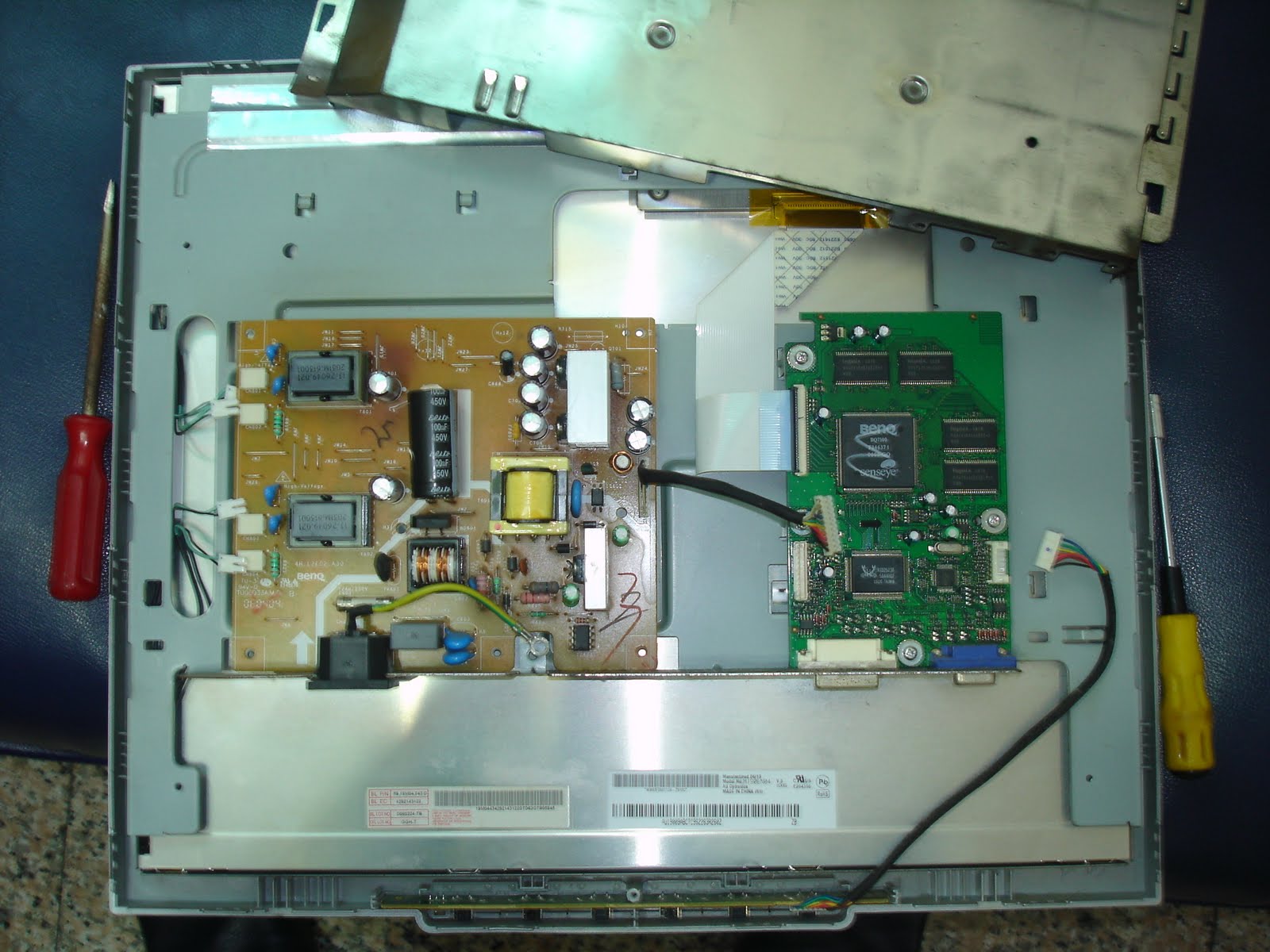

1.拆機後AD板及P+I電源板.

2.近看高壓有兩棵電容鼓起,一看就知道要換.

3.電源部份也有4棵電容鼓起,同樣要換.

4.以下是更換後情形.

5.完修熱機12小時沒問題收工.
